AK4490REQ/AK4493SEQ
制御基板 Mk-II

AK4490R/93S オリジナルは　こちら　

Fooobar2000は　Ver2.0 のメジャーバージョンアップが実施されましたが再設定のわずらわしさから V.1.6 をそのまま使用してました。　しかし Combo768 が出たこともあり V.2.2 をインストールしました。　結構スムースにインストールできます。あれれこんなに簡単だったけ？と・・・

手元にある DSD のソースは DSD64(2.8M) ～ DSD128（5.6M) しかありませんので確認用に DSD256 と DSD512 を手に入れました。　そうなると、DSD64/128/256/512 が正しく動作してるか確認がしたくなります。　そこで C384のsample rate indicater を基板に取り込むことにしました。　それが AK4490REQ/4493SEQ Mk-II 制御基板です

C384の sampling Rate 機能は以前にも紹介しましたがPCMのみで DSDは無いと思っていましが調べると下記のようになっていることが判明しました

（ Combo384 の説明書には PCMのみ sampling rate が掲載されていますが Combo384SEの取説書には DSDの掲載があります）

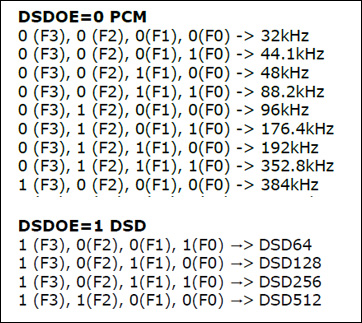

C384 sampling rate indicatre

基板に C384の Sampling rate のデータを取り込むにはアイソレータ IC を使う必要がありますが速度的に早い必要はないのでフォトカプラIC を使います

C384との接続は 20P-12P のコネクタが必要になります。　これで周波数表示の手段ができました

早速　制御基板 Mk-II の設計です

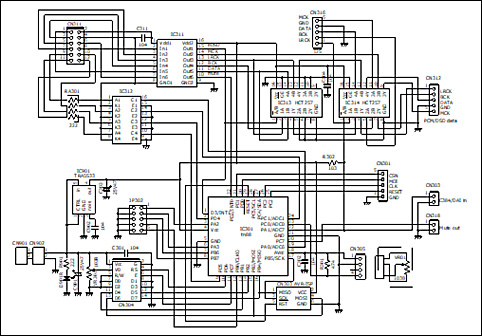

回路案

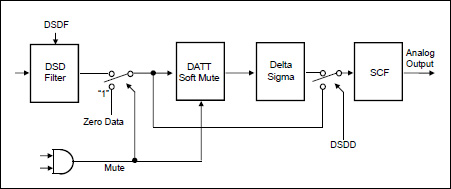

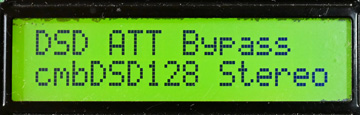

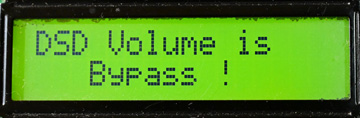

制御基板改訂にあたり、これまでご要望の多かった　DSD Volume バイパス機能を取り入れました。　トレードオフとして Balance Volume 機能は無しとします

Mk-II 制御基板概要

　・DSD切り替え時に明示的に動作周波数を
　　設定可能なため AK4490では DSD256、
　　AK4493では DSD512まで動作を確認済みです

■ モードジャンパー機能

　1. Stereo - Mono 動作切り替え
　2. Volume 動作　有り-無し切り替え
　3. Filter SLOW
　4. Filter SD
　5. Filetr SSLOW

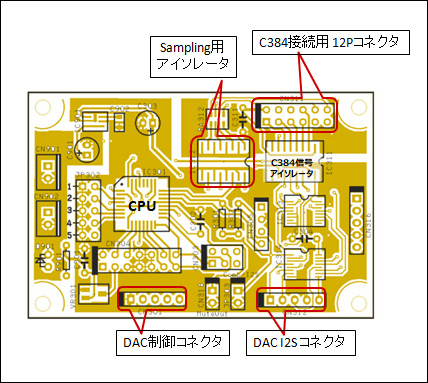

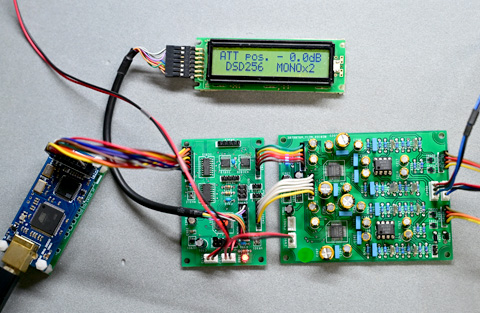

見取図

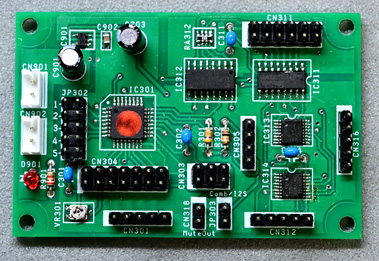

AK4490R/93S CTRL Mk-II 基板

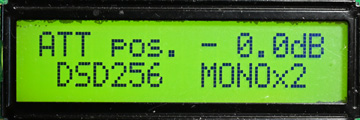

以下に DSD と PCM の
sampling rate 表示例を示します

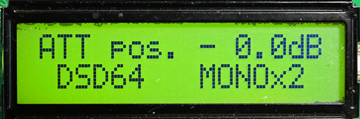

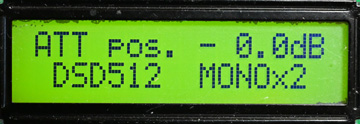

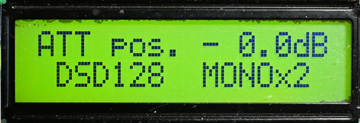

DSD　sampling rate

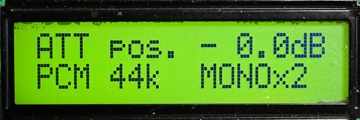

PCM sampling rate　44k

・
・

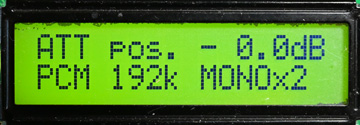

PCM 192k

～作業中～
